简介

如果您计划使用远程分机或VoIP提供商，则必须对防火墙配置进行更改，以便3CX电话系统与SIP中继线和远程IP电话成功通信。 本章将为您提供需要在防火墙上打开/静态转发的端口的一般概述。

步骤1：配置SIP中继/ VoIP提供商的端口

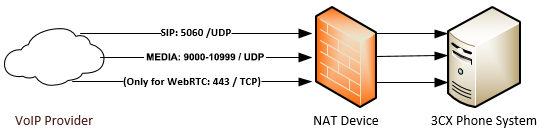

打开以下端口以允许3CX电话系统与VoIP提供商/ SIP中继和WebRTC通信：

  • 端口5060（入站，UDP）用于SIP通信
  • 端口9000-10999（入站，UDP）用于RTP（音频）通信，其中包含实际通话。 每个呼叫需要2个RTP端口，一个用于控制呼叫，一个用于呼叫数据。 因此，如果您希望支持同时呼叫，则必须打开两倍的端口。

pasted image 0 (1)

请注意，以上端口范围是3CX Phone System中的默认端口。 您可以从“设置”>“网络”>“端口”节点中的3CX管理控制台查看这些端口，如需更改这些端口，需要重装3CX系统。

步骤2：配置远程3CX客户端的端口

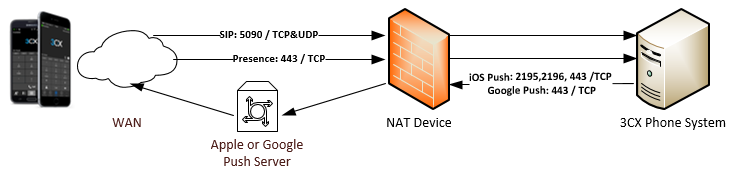

要允许用户远程使用他们的3CX客户端，无论是Android，iOS，Mac还是Windows，您必须打开以下端口：

  • 端口5090（入站，UDP和TCP）用于3CX隧道。
  • 端口443 or 5001（入站，TCP）用于分机在线状态显示和分机配置（除非您选择了自定义端口）。
  • Google Android端口443 or 5001 （出站，TCP）推送。
  • Apple iOS Push端口2195,2166（出站，TCP）

pasted image 1

PUSH消息由3CX电话系统使用智能手机发送到分机，以唤醒设备接听电话。 这大大增强了智能手机客户端的可用性。

步骤3：通过Direct SIP配置远程IP电话/桥接端口

对于远程IP电话和网桥，您可以选择使用3CX SBC（隧道）或Direct SIP。 3CX SBC服务将通过单一端口捆绑所有VoIP流量，大大简化了防火墙配置，提高了可靠性。 不需要额外的配置，因为3CX SBC将使用与3CXPhone客户端使用相同的端口。 有关SBC的更多信息https://www.3cx.com/docs/3cx-tunnel-session-border-controller/。

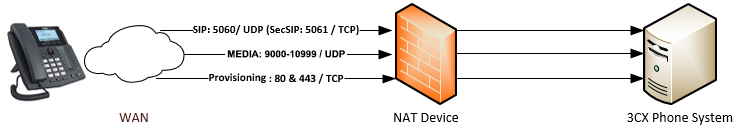

如果您希望通过直接SIP连接远程分机，则必须打开以下端口（如果使用SIP中继，大多数端口已经打开）：

  • 端口5060（入站，UDP和TCP），端口5061（入站，TCP）（如果使用安全SIP）。
  • 端口9000-10999（入站，UDP）用于RTP 。
  • 端口443 or 5001（入站，TCP）用于IP话机远程配置。 （除非您选择了自定义端口）。

pasted image 1

步骤4：3CX WebMeeting，SMTP和3CX许可密钥激活的端口配置

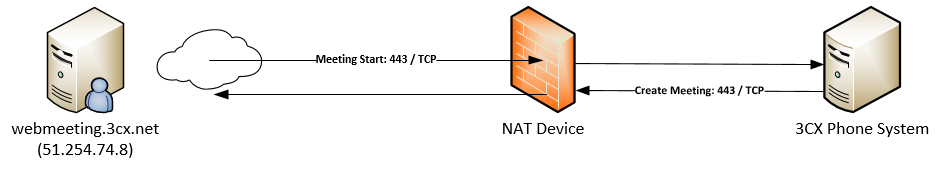

为了能够创建和参与基于Web的会议，3CX托管的云服务必须能够与3CX pbx进行通信，反之亦然。 为了做到这一点，需要转发以下端口，需要允许出站流量：

  • 端口443 （出站，TCP）到webmeeting.3cx.net（建议尽可能允许流量到FQDN而不是IP地址，因为IP可能会发生变化。）。
  • 端口443 or 5001（入站，TCP）或 您指定的自定义HTTPS 端口，通知用户进入Web会议。
  • 为了能够使用3CX SMTP发送电子邮件，您的网络需要允许3CX主机的出站TCP：2528 。

pasted image 3

步骤5：禁用SIP ALG

为了最大限度地提高成功机会，请确保选择不实施SIP Helper或SIP ALG（应用层网关）的设备，或选择可禁用SIP ALG的设备。 以下链接是如何在流行路由器上关闭ALG的示例：

  • 如何在Fortinet / FortiGate上禁用SIP ALG

How to Disable SIP ALG on Fortinet / FortiGate

  • 如何在Netgear路由器上禁用SIP ALG

How to Disable SIP ALG on Netgear Routers

  • 如何在Thomson Reuters上禁用SIP ALG

How to Disable SIP ALG on Thomson Routers

步骤6：运行防火墙检查器

配置防火墙后，运行3CX防火墙检查程序，确保配置正确！

主流的防火墙的逐步说明

主流防火墙的示例配置：
