3CX配合亿联电话机实现批量部署

首页/技术文档/3CX配合亿联电话机实现批量部署

3CX集成商们在大规模部署网络电话机的时候,可以采用批量部署的工具。通过软件方式批量部署,可以快速把配置文件下发到网络电话机,节省时间和人力。

3CX支持几种批量部署方式。这里我们推荐使用OPTION 66。下面是流程示意图。

微信图片_20170823152339

























亿联网络电话机是3CX官方认证的电话机。可以完美兼容3CX全部的功能。同时3CX也可以对亿联所有型号的电话机实现批量管理。也可以对话机语言,通讯录和BLF按键做管理。

微信图片_20170823152354

















Option 66的工作原理是,在DHCP服务器给往网络电话机分配IP地址的同时,会自动把网络电话机的自动配置服务器地址也写入到 IP电话机里面。话机会自动通过3CX的服务器地址把自己的配置文件下载到本地。

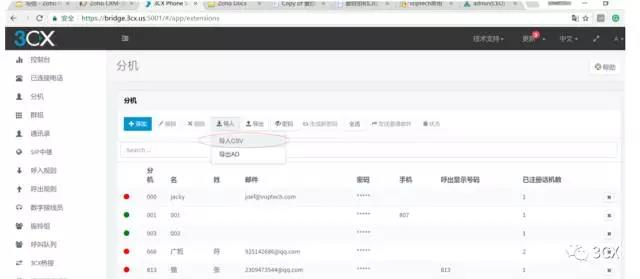

1.先自己创建1个分机,在“话机配置”,点击“添加”,然后选择话机型号和填入MAC,配置方法选择“本地局域网(在办公室)”,配置好后,将这个分机内容导出,以此为模板,将所有分机按此模板填好,再导入3CX里。

微信图片_20170823152404



















如此可以确保分机MAC地址,分机号码和分机绑定到一起。

微信图片_20170823152411

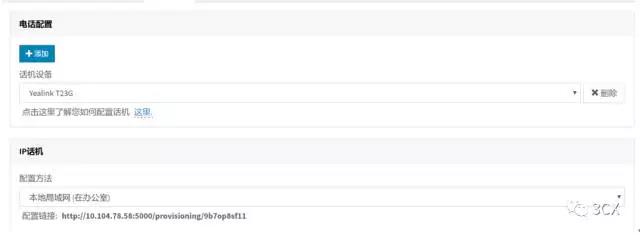

2.把DHCP Option 66的地址写入到DHCP服务器。打开3CX下面任意一个分机,点击电话配置。

如果没有看到配置链接地址,请点击添加按钮,然后选择一个电话机。

就会发现该地址。请记住复制这个地址,然后把这个地址写入到DHCP服务器里面。



微信图片_20170823152416

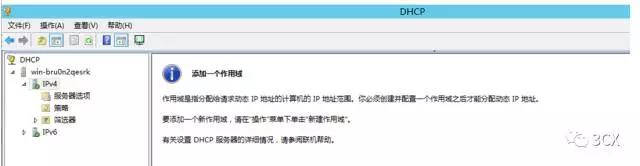

3.我们推荐用WINDOWS 2012作为DHCP服务器.安装好WINDOWS2012后。启用DHCP服务器。我们推荐咨询专业的网管进行OPTION 66的部署。安装好后,请打开DHCP服务器。如下图。



微信图片_20170823152423

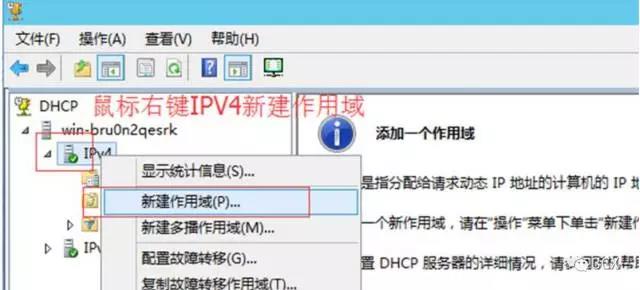

4.新建作用域。

微信图片_20170823152427

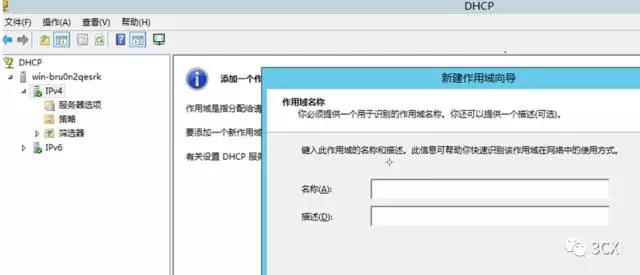

5.名称和描述,自己定义。比如说网络电话机。

微信图片_20170823152431



6.选择话机IP段。这里的意思是,话机自动获取的IP的区间是多少

微信图片_20170823152436

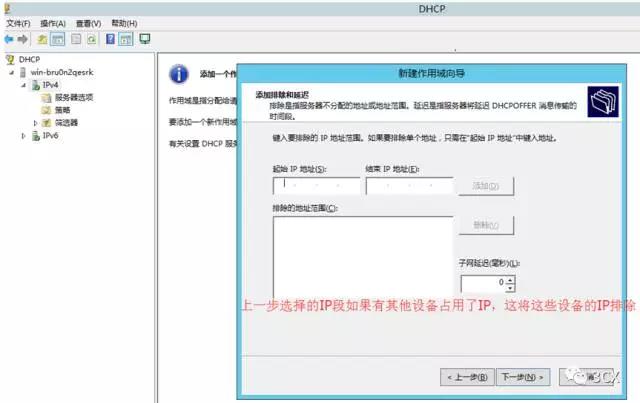

7.排除IP段。这里是不使用的IP的网段是多少。

微信图片_20170823152440

8.确认。即确认上面所有的配置

微信图片_20170823152444

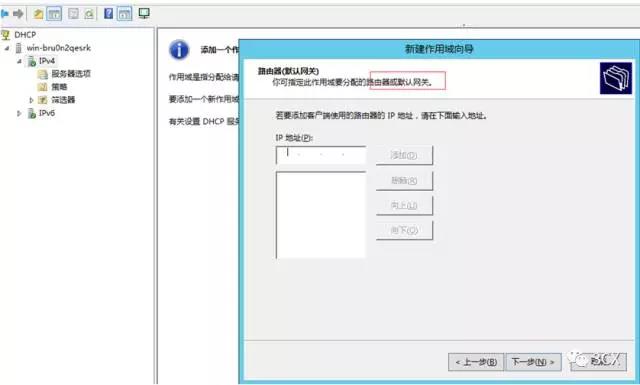

9.网关地址或路由地址,接下来跟着默认步骤完成作用域



微信图片_20170823152450

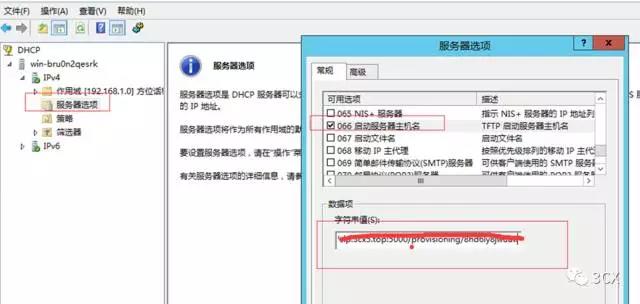

10.配置服务器选项,选择066,填上字符值,这个是3CX话机配置的自动配置链接。请填写上配置链接: http://10.104.78.58:5000/provisioning/9b7op8sf11







微信图片_20170823152454



客户如果用的是LINUX 服务器,请在LINUX,DHCP的服务器的配置文件添加相应的参数。以下面为例子

option boot-server code 66 = string;
option boot-server “http://172.18.36.11/provisioning/nsf49XXXXXXX”;

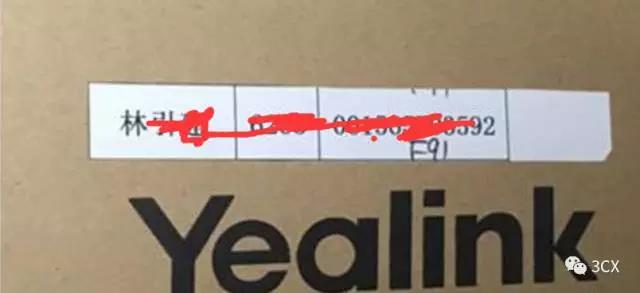

完成了在DHCP服务器的配置后。话机端的配置就非常简单了。只要IT人员,把姓名,分机号码和MAC地址打印出来。贴在每一台话机上。

微信图片_20170823152459

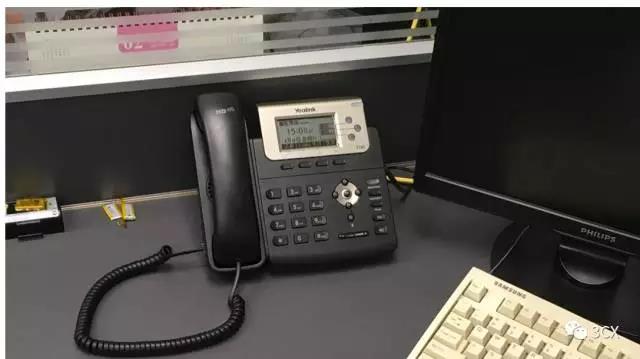

然后通知前台把话机发给公司员工。员工们只要把话机插上网线。话机就可以自动往服务器下载配置信息。就可以完成配置了。



微信图片_20170823152503
